CSS-FC 原理案例分析

Box

Box 是 CSS 布局的对象和基本单位，一个页面是由很多个 Box 组成的。

提示

显示页面所有 Box，请在控制台中输入：

;[].forEach.call(document.querySelectorAll('*'), function (a) {
  a.style.outline = '1px solid red'
})

Box 的类型由元素的类型和 display 属性决定。不同类型的 Box，会参与不同的 Formatting Context（一个决定如何渲染文档的容器），因此 Box 内的元素会以不同的方式渲染。

盒子类型	属性及特性	参与 FC
block-level box	`display: block/list-item/table`	block formatting context
inline-level box	`display: inline/inline-block/inline-table`	inline formatting context

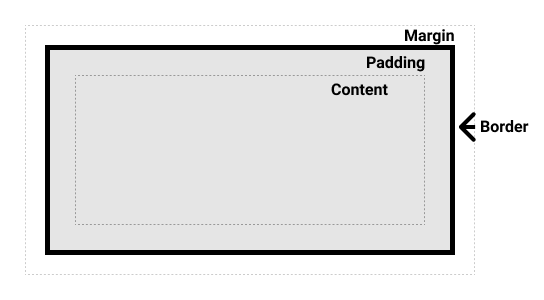

每一个 Box 都被划分为四个区域：

Margin 外边距区
Border 边框区
Padding 内边距区
Content 内容区

包含块

包含块是指一个元素最近的祖先块元素（inline-block、block 和 list-item 元素）的内容区，其作用是为它里面包含的元素提供一个参考。

一个元素的尺寸和位置的计算往往是由该元素梭仔的包含块决定的。

包含块可能是 Box 的 Content 包含块，也可能是 Box 的 Padding 包含块。这取决于所包含的元素的 position 属性：

如果 position 属性为 static、relative 或 stickly，包含块可能由它的最近的祖先块元素的 Content 边缘组成
如果 position 属性为 fixed，包含块是视口（viewport）
如果 position 属性为 absolute，包含块是由它最近的 position 值不是 static 的祖先元素的 Padding 边缘组成

html

<style>
  * {
    margin: 0;
  }

  section {
    position: absolute;
    width: 400px;
    height: 160px;
    background: lightgray;
  }

  p {
    position: absolute;
    width: 50%;
    height: 25%;
    background: cyan;
  }
</style>

<body>
  <section>
    <p>This is a paragraph!</p>
  </section>
</body>

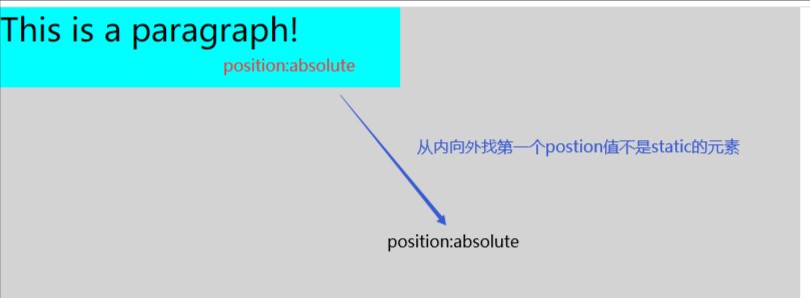

上面代码中，元素 p 的 position 为 absolute，所以应从内向外找到最近的 position 部位 static 的元素。这里找到了父级盒子 section，其 position 为 absolute。所以 p 的包含块为 section。

FC

格式化上下文（Formatting Context），是页面中的一块渲染区域，并且有一套渲染规则。它决定了子元素如何定位，以及与其他元素的关系及相互作用。FC 有四种类型：

BFC（Block Formatting Context，块级格式化上下文）
IFC（Inline Formatting Context，行内格式化上下文）
GFC（Grids Formatting Context，网格格式化上下文）
FFC（Flexible Formatting Context，弹性盒格式化上下文）

其中，GFC 和 FFC 就是 CSS3 引入的新布局模型——grid 布局和 flex 布局。

BFC

块级格式化上下文（Block Formatting Context），是用于布局块级盒的一块渲染区域。

形成条件

根元素（root）
float：不为 none
position：不为 static 或 relative
display：inline-box/flex/inline-flex/flow-root/table-caption/table-cell
overflow：不为 visible（为 hidden、scroll 或 auto）

布局规则

内部的 Box 会在垂直方向上，一个接一个的放置。
Box 垂直方向的距离由 margin 决定，在同一个 BFC 中的两个相邻的 Box 的 margin 会发生重叠。
每个 Box 的左外边界挨着包含块的左外边界，即使存在浮动。
BFC 的区域不会与 float 元素重叠（可以制造 BFC 区域，使其与浮动元素贴边，而此时也会撑起父元素的高度）。
BFC 就是页面上一个隔离的独立的容器，容器内的子元素不会影响到外面的元素，反之亦然。
计算 BFC 高度时，浮动元素也参与计算（可以理解为，当父元素形成一个 BFC 区域时，里面的浮动元素会撑起父元素的高度）。

作用与原理

1. 自适应两栏布局

html

<style>
  body {
    position: relative;
  }

  .aside {
    width: 100px;
    height: 140px;
    float: left;
    background-color: gold;
  }

  .main {
    height: 200px;
    background-color: green;
  }
</style>

<body>
  <div class="aside"></div>
  <div class="main"></div>
</body>

根据布局规则第 3 条：每个 Box 的左外边界挨着包含块的左外边界，即使存在浮动，因此，即使存在浮动的 aside 元素，main 元素的左边依然会与其包含块（body）的左边相接触。

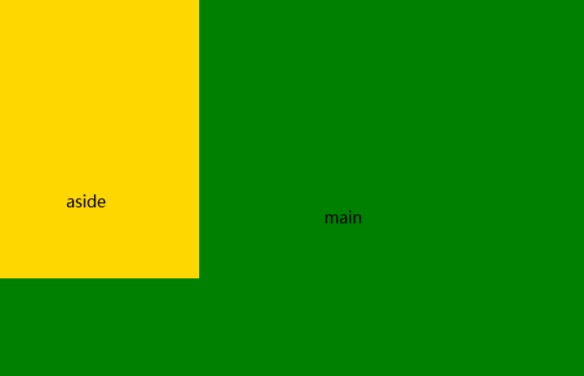

正常情况下，main 元素会与 aside 元素重叠（因为 float 导致元素 aside 脱离文档流，不再占据原来的位置，后面元素会占据前面的位置），如图：

但如果我们并不想要这种效果，如何实现两栏布局呢？

根据布局规则第 4 条：BFC 的区域不会与 float 元素重叠，我们可以通过触发 main 元素生成 BFC 来实现：

css

.main {
  overflow: hidden;
}

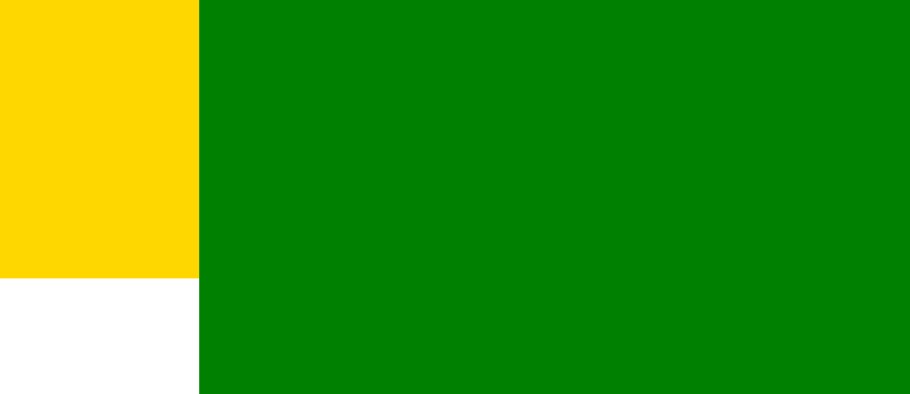

最终效果如下图：

2. 防止 margin 重叠

html

<style>
  .box {
    margin-left: 50%;
    overflow: hidden;
    width: 100px;
    border: 1px solid red;

    .box1,
    .box2 {
      width: 100px;
      height: 100px;
    }

    .box1 {
      margin-bottom: 30px;
    }

    .box2 {
      margin-top: 20px;
    }
  }
</style>

<body>
  <div class="box">
    <div class="box1">box1</div>
    <div class="box2">box2</div>
  </div>
</body>

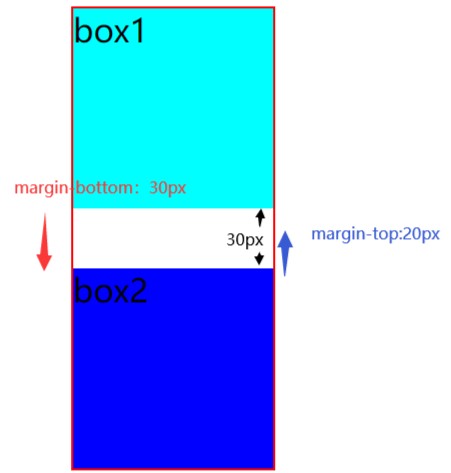

根据布局规则第 2 条：在同一个 BFC 中的两个相邻的 Box 的 margin 会发生重叠，两个 box 的间距取了 margin-bottom 和 margin-top 之间的最大值 30px，发生了重叠。

上述情况也称边距塌陷，我们应该如何解决塌陷的问题？

根据布局规则第 5 条：BFC 就是页面上一个隔离的独立的容器，容器内的子元素不会影响到外面的元素，给 box1 或者 box2 外层套一个 BFC 的盒子就可以解决：

html

<style>
  .wrap {
    overflow: hidden;
  }
</style>

<div class="wrap">
  <div class="box1">box1</div>
</div>

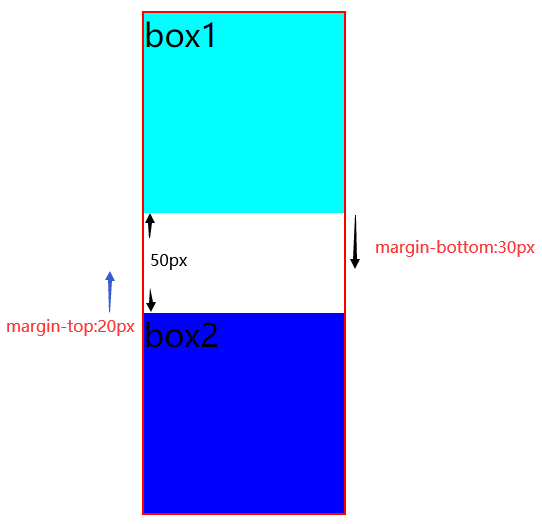

可以看到，这时两个盒子的外边距没有发生重叠，间距变为 50px。

3. 清除内部浮动

清除浮动只要是为了解决：父元素因为子元素浮动引起的内部高度为 0 的问题

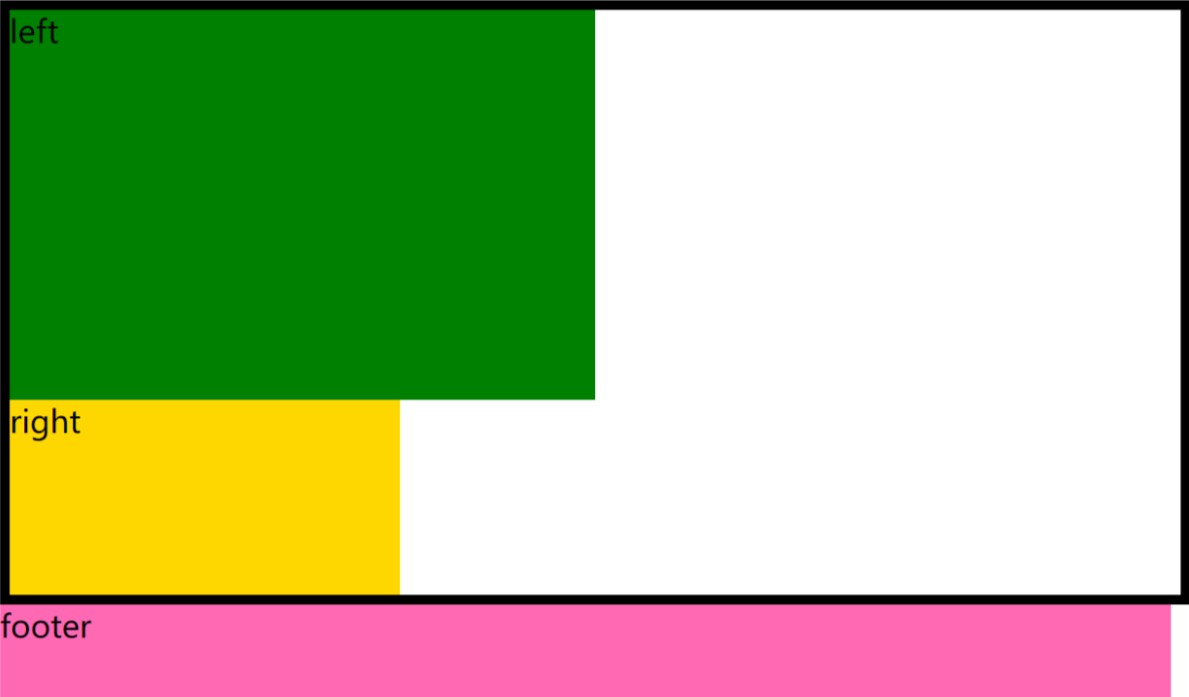

首先，页面上有一个父级盒子 father，内部放有 left 和 right 两个盒子，它们默认会撑开父盒子。同时，father 盒子下面有一个 footer 盒子。

html

<style>
  .father {
    width: 600px;
    border: 5px solid black;

    .left {
      width: 300px;
      height: 200px;
      background-color: green;
    }

    .right {
      width: 200px;
      height: 100px;
      background-color: gold;
    }
  }

  .footer {
    width: 600px;
    height: 50px;
    background-color: hotpink;
  }
</style>

<body>
  <div class="father">
    <div class="left">left</div>
    <div class="right">right</div>
  </div>

  <div class="footer">footer</div>
</body>

此时，给 left 和 right 两个盒子添加浮动：

css

.left {
  float: left;
}

.right {
  float: left;
}

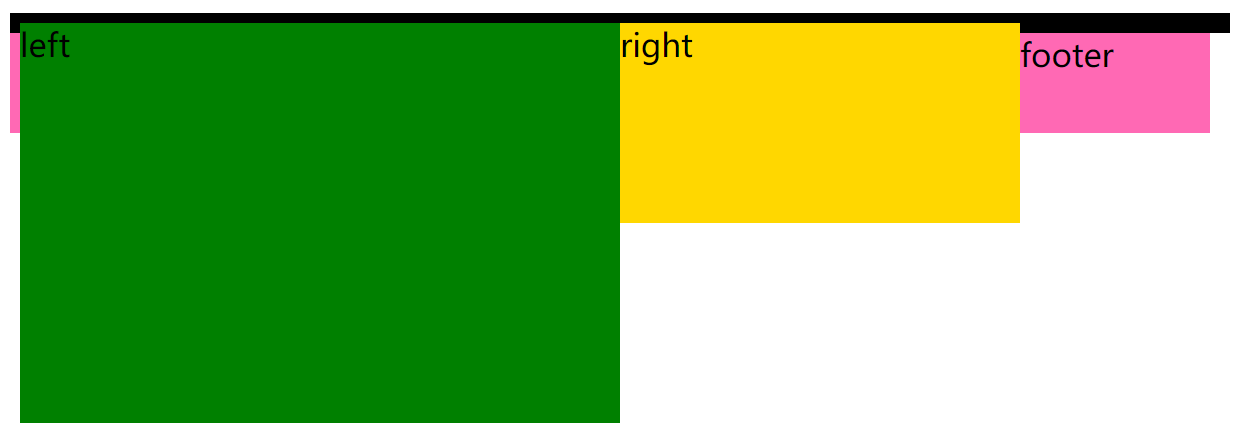

父盒子因为没有任何子盒子撑开，高度为 0，只剩下黑色边框。left 和 right 两个盒子覆盖在了 footer 盒子上面。

父盒子没了高度就是高度坍塌。要解决这个问题，可以使用 BFC 的方法清除浮动。

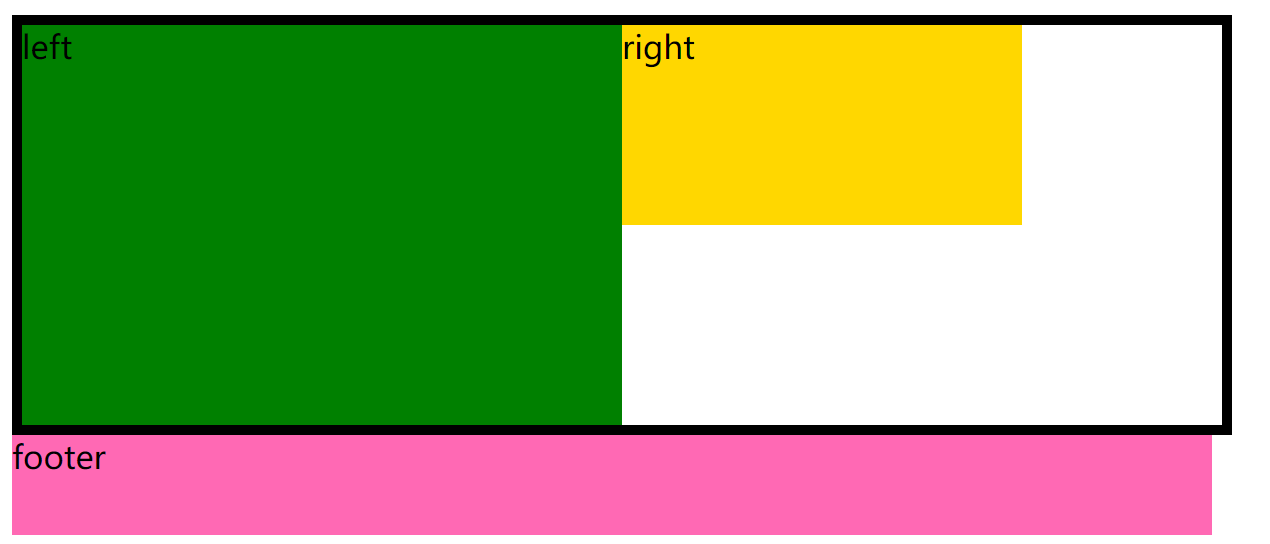

根据布局规则第 6 条：计算 BFC 高度时，浮动元素也参与计算，我们可以让父盒子触发 BFC：

css

.fahter {
  overflow: hidden;
}

注意

该方法的缺点是内容增多时，容易造成不会自动换行，从而导致内容被隐藏掉，无法显示要溢出的元素。

当然，清除浮动在不同的情况下使用的方法也不一样，应视具体情况而行：

额外标签法：添加 clear: both;
使用 after 伪元素（推荐）
父级元素添加 overflow: hidden;
浮动外部元素

IFC

内联格式化上下文（Inline Formatting Context），是用于布局内联元素的一块渲染区域。

形成条件

块级元素中仅包含内联级别元素。

布局规则

内联盒子是从包含块的顶部开始一个挨一个水平放置的。
水平 padding、border、margin 都有效，垂直方向上不被计算。
在垂直方向上，子元素会以不同形式来对齐（vertical-align）。
能把在一行上的盒子都完全包含进去的一个矩形区域，被称为该行的行盒（Line Box）。行盒的宽度是由包含块（Containing Box）和与其中的浮动来决定。
IFC 中的 Line Box 一般左右边紧贴其包含块，但float 元素会优先排列。
IFC 中的 Line Box 高度由 CSS 行高计算规则来确定。同一个 IFC 下的多个 Line Box 高度可能会不同。
当 inline-level boxes 的总宽度少于它们的 Line Box 时，其水平渲染规则由 text-align 属性值来决定。
当一个 inline box 超过父元素宽度时，它会被分割成多个 boxes，这些 boxes 分布在多个 Line Box 中。如果子元素未设置强制换行的情况下，inline box 将不可被分隔，将会溢出父元素。

作用与原理

相比较于 BFC，IFC 的规则太杂太多，这里举几个例子就可以大概明白其特性。

1. 垂直间距不生效

html

<style>
  .wrap {
    border: 1px solid black;
    display: inline-block;
  }

  .text {
    background: red;
  }
</style>

<div class="wrap">
  <span class="text">文本一</span>
  <span class="text">文本二</span>
</div>

根据布局规则第 1 条可知：内联盒子是从包含块的顶部开始一个挨一个水平放置的。

此时，给子元素加上一个四个方向的 margin：

css

.text {
  margin: 30px;
}

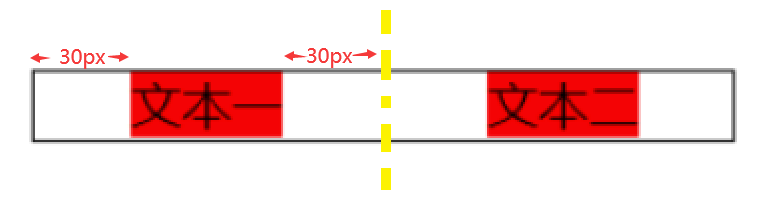

根据布局规则第 2 条：水平 padding、border、margin 都有效，垂直方向上不被计算。可以发现，两个子元素水平两侧的间距变成了 30px，但是垂直方向上并没有任何改变。

2. 元素垂直居中

html

<style></style>

<div class="father">
  <img class="pic" src="avator.jpg" />
  <span>eryayayaya</span>
</div>

根据布局规则第 3 条可知：在垂直方向上，子元素会以不同形式来对齐（vertical-align）。默认情况下 vertical-algin 的值为 baseline，即基线对齐，行内基线位置 = 行内元素最大高度。

想要实现文字与图片垂直居中对齐，只要给图片加上 vertical-algin: middle; 即可。

3. 多个元素水平居中

html

<style>
  .wrap {
    border: 1px solid black;
    width: 200px;
    text-align: center;
  }
  .text {
    background: red;
  }
</style>
<div class="wrap">
  <span class="text">文本一</span>
  <span class="text">文本二</span>
</div>

根据布局规则第 7 条可知：当 inline-level boxes 的总宽度少于它们的 Line Box 时，其水平渲染规则由 text-align 属性值来决定。

<div> 元素内部有两个 <span> 元素，由于 <div> 宽度 200px，并且内部的 <span> 元素总宽度小于 200px。因此，遵循 text-align: center;，内部元素将在 <div> 中水平居中对齐。

4. 浮动元素优先排列

html

<style>
  .wrap {
    width: 400px;
    border: 1px solie red;
  }
</style>

<div class="wrap">
  <img src="blue.png">
  {...一段文本}
</div>

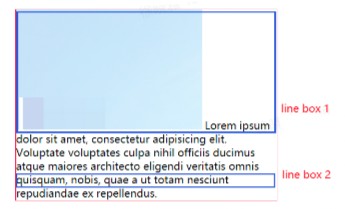

根据布局规则第 4 条可知：能把在一行上的盒子都完全包含进去的一个矩形区域，被称为该行的行盒（Line Box）。

同时，根据布局规则第 6 条可知：IFC 中的 Line Box 高度由 CSS 行高计算规则来确定。同一个 IFC 下的多个 Line Box 高度可能会不同。

因此，可以看到第一个行盒包裹一个 img，导致第一个行盒的高度被撑开，与第二个行盒高度不同。

根据布局规则第 4 条：行盒的宽度是由包含块（Containing Box）和与其中的浮动来决定。给图片增加一个浮动属性 img { float: left; }。

没有 float 元素干扰的情况下，宽度等于包含块的高度
有 float 元素时，减去 float 元素的宽度

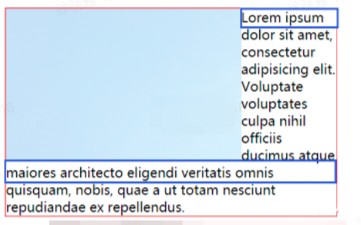

所以可以看到这时行盒变了。由刚刚的高度不同变成了宽度不同。

下方的行盒因为没有浮动元素的参与，行盒的宽度 = 包含块的宽度。上方的行盒因为有浮动元素的参与，行盒的宽度 = 包含块的宽度 - 浮动元素的宽度。

FFC

CSS3 引入了一种新的布局模型——Flex 布局，一般称为弹性盒（flexible box）模型。

Flex 布局提供了一种更加有效的方式来进行容器内的项目布局，以适应各种类型的显示设备和各种尺寸的屏幕。使用 Flex 布局实际上就是声明创建了 FFC（Flexible Formatting Context，自适应格式上下文）。

注意

生成 FFC 后，其子元素的 float、clear 和 vertical-algin 属性将失效。

形成条件

display: flex/inline-flex 的容器。

关于弹性盒布局更详细的学习，请参见理解 Flexbox：你需要知道的一切一文。

GFC

CSS3 引入的另一种新的布局模式是 Grids 网格布局。

Flex 布局是轴线布局，只能指定“项目”针对轴线的位置。可以看作是一维布局。

Grid 布局则是将容器还分成“行”和“列”，产生单元格，然后指定“项目”所在的单元格，可以看作是二维布局。

形成条件

display: grid/inline-grid 的容器。

关于网格局更详细的学习，请参见 CSS Grid 布局完全指南一文。
